Компенсатор осевой представляет защитный блок, устанавливаемый в стык трубопровода на линии водоснабжения и отопления многоэтажных домов Дербента. Использование пружинящей вставки позволяет принимать температурные линейные расширения, компенсировать несоосность труб при монтаже.
Устанавливают компенсаторы КСО на вертикальных участках труб горячего водоснабжения. Они предотвращают изгиб труб под напором, и связанный с ним шум. Устройства предназначены для монтажа только на линии горячей воды. Могут использоваться в тех же целях в производственных зданиях.
Рабочий диапазон компенсаторов
Изделие размещают между двумя неподвижными опорами, одной из них может быть патрон в межэтажном перекрытии. Эксплуатация возможна в температурном диапазоне -40 +150 0 С, при давлении до 16 бар для жидкости, подача пара допустима до 250 0 С. Рабочий ход на сжатие-растяжение 40 мм. Компенсатор выдерживает до 1000 сжатий-расширений при t= 20 0 С. Устройство работает в среде с влажностью до 95 %, на корпусе не должно быть конденсации влаги.
Устройство компенсатора КСО в Дербенте

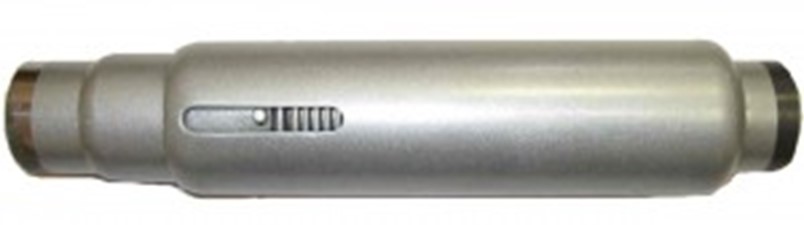

Активная часть компенсатора представлена металлическим сильфоном, выполненным многослойной навивкой и прессованием. Полученная гофротруба, изнутри защищена направляющими с упором, снаружи – кожухом. С двух сторон установлены патрубки, соединяемые сваркой с сильфоном и трубой.
В зависимости от длины плети между опорами в компенсаторе может быть установлено 2 сильфона с перемычкой, идентичной по исполнению крайним патрубкам.
Компенсаторы относятся к одноразовым изделиям – они не восстанавливаются и не ремонтируются.
Купить компенсатор в УЗСК в Дербенте
Мы гарантируем качество продукции, отгрузку изделий по адресу авто , авиа или ж/д транспортом. Купить компенсаторы от производителя выгодно , так как выпускаемые изделия сочетают приемлимый уровень цен и требуемое качество. Если вам нужно заказать и купить сильфонный компенсатор-обращатесь к нам на email или по телефонам, наши специалисты помогут осуществить подбор нужного оборудования в соответствии с тех. заданием .
Таблица основных технических характеристик КСО-С
| Условное обозначение | Обозначение по конструкторскому документу |
Условный проход DN, мм |
Строительная длина L*, мм |
Наличие кожуха |
|---|---|---|---|---|
| КСО-С-20-1,6-40 | ЦТКА 304.552.041 | 20 | 200 | Без кожуха |
| КСО-С-25-1,6-40 | ЦТКА 304.552.041-01 | 25 | 210 | Без кожуха |
| КСО-С-20-1,6-40/К | ЦТКА 304.552.042 | 20 | 200 | С кожухом |
| КСО-С-25-1,6-40/К | ЦТКА 304.552.042-01 | 25 | 210 | С кожухом |
| Осевая компенсирующая способность (сжатие — растяжение), мм | 40 | |||
| Рабочее давление, мПа | 1,6 | |||
| Максимальная температура рабочей среды, 0С вода пар |
150 250 |
|||
